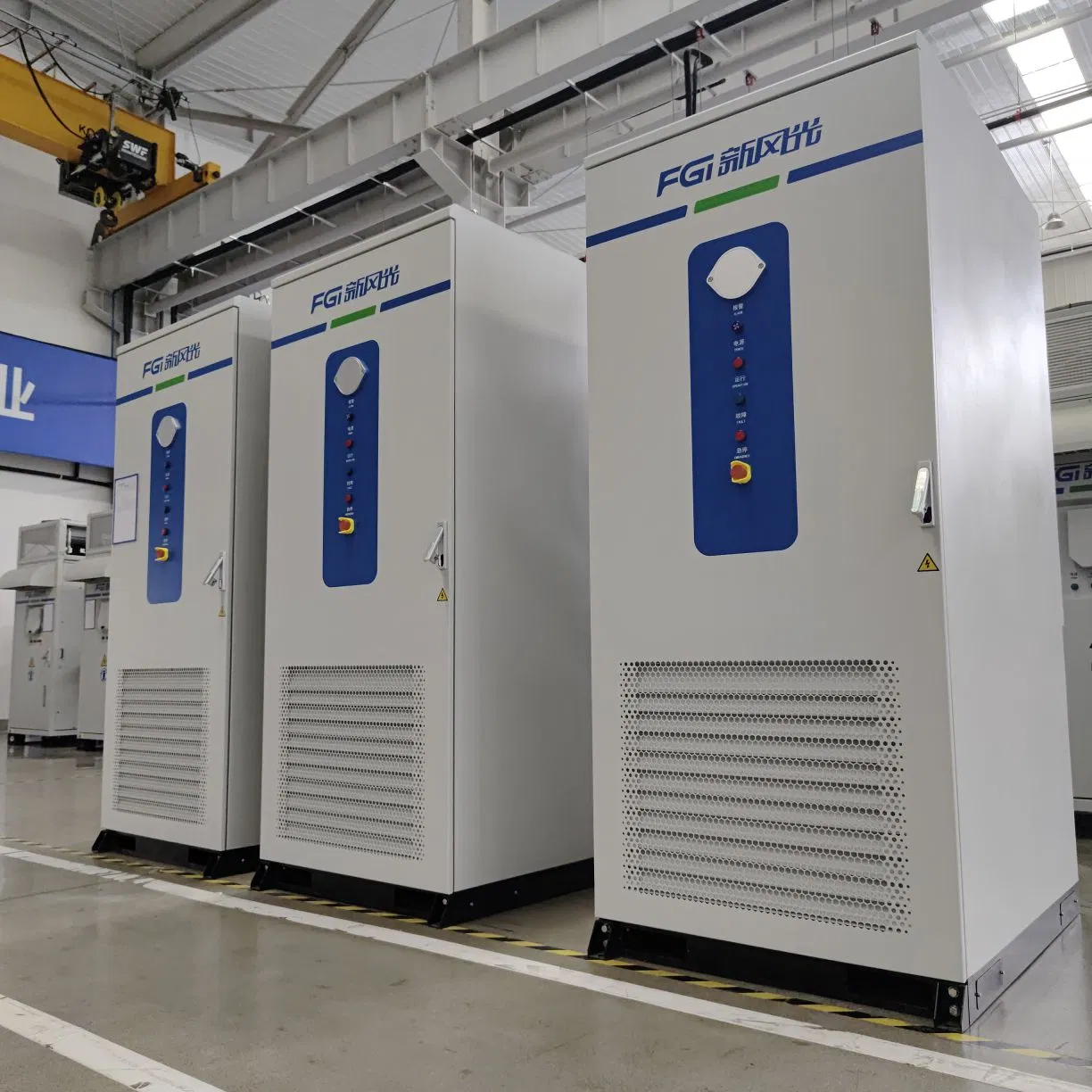

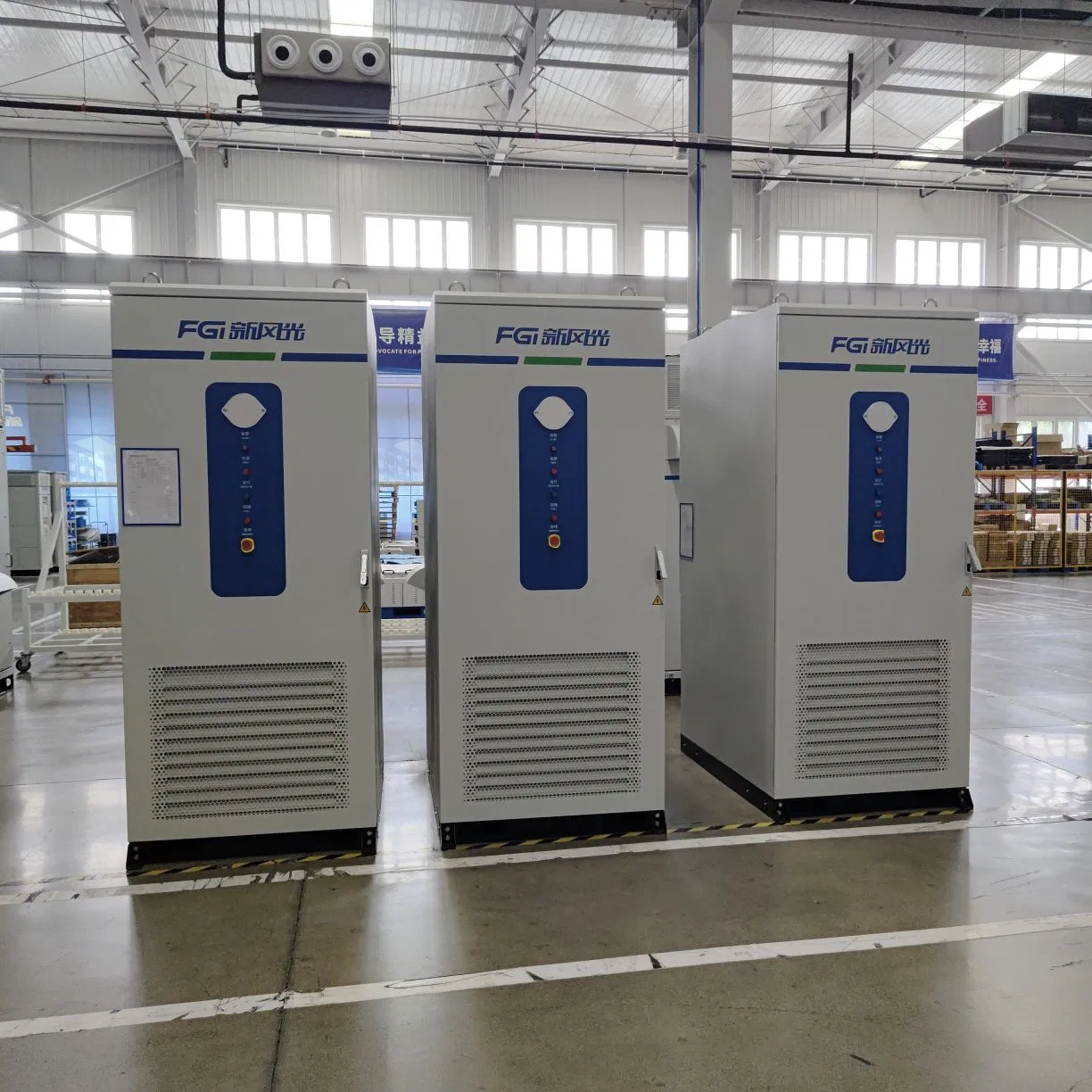

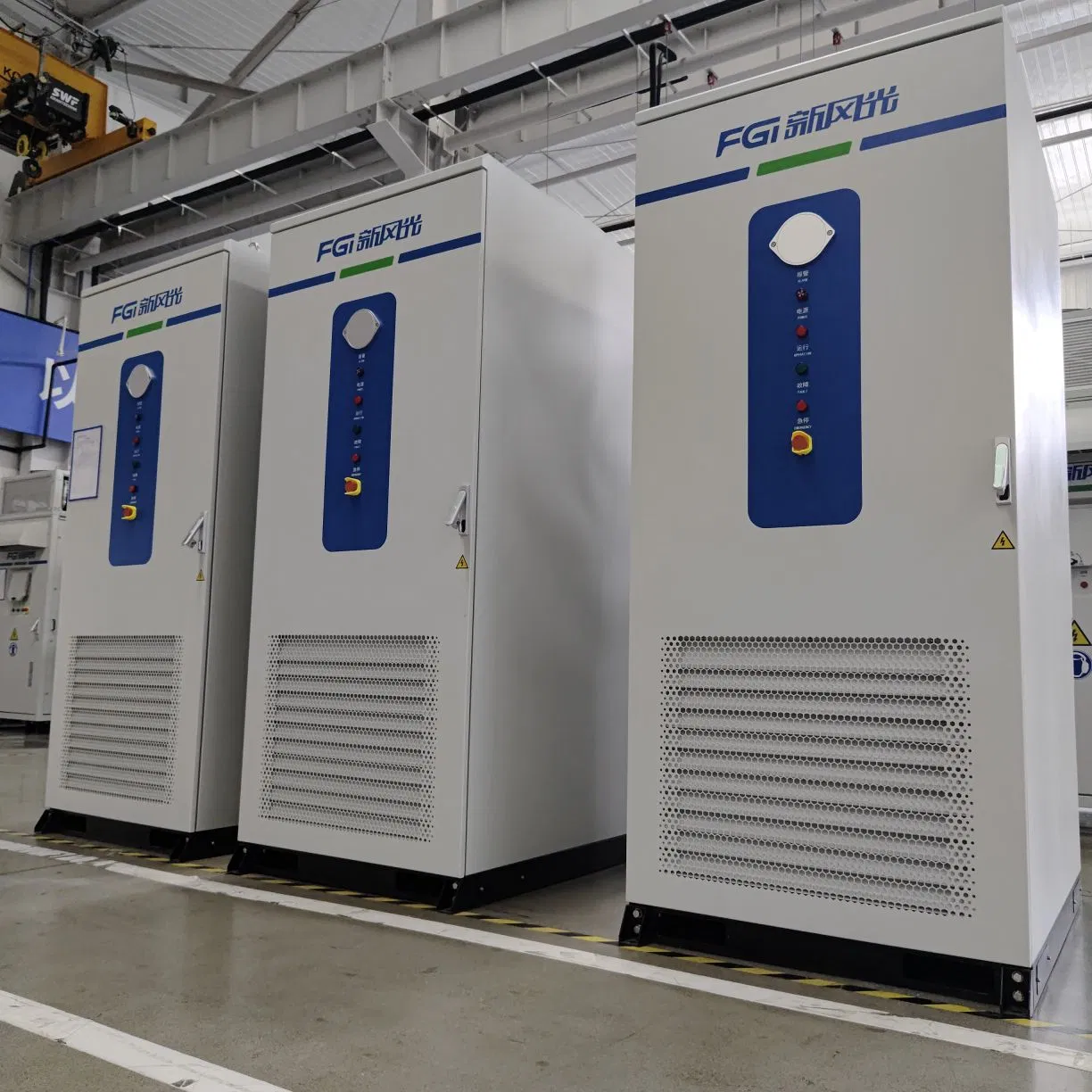

El FGESS-125K/261K-0,4OW es un sistema de almacenamiento de energía estandarizado, todo en uno, diseñado específicamente para el afeitado de picos y llenado de valles comercial e industrial. Esta unidad integra a la perfección un grupo de baterías, PCS, BMS, EMS y un sistema de refrigeración de doble canal en una carcasa única y robusta con clasificación IP55. Construido para la escalabilidad, el sistema soporta la conexión paralela de hasta 10 unidades, proporcionando una capacidad de energía flexible que va desde 261 kWh a una masiva 2.610 kWh.
| Parámetro | Especificación |
|---|---|
| Clasificación del sistema (un solo armario) | 125 kW / 261 kWh |
| Máx. Configuración paralela | 10 unidades por grupo (total: 1250 kW / 2610 kWh) |
| Método de enfriamiento | Refrigeración líquida (lado de CC), refrigeración por aire (lado de CA) |
| Ciclo de vida | 6.000 CICLOS ( A 25℃, 0,5P, 90% DOD, 70% EOL) |
| Máx. Eficiencia del sistema | ≥ 88% (@ 0,5P) |
| DIMENSIONES (AN. × PR. × AL.) | 1000 × 1300 × 2400 mm |
| Peso | 2,8 toneladas |
| Clase de protección | Sistema: IP55 / batería: IP67 / PCS: IP20 |
| Resistencia a la corrosión | C4-M |
| Nivel de ruido | < 70 dB |
| Temperatura de funcionamiento | -20℃~ 50℃ (disminución de potencia por encima de 45℃) |
| Temperatura de almacenamiento | -20℃~ 55℃ |
| Humedad de funcionamiento | 0 ~ 95% HR (sin condensación) |
| Altitud de funcionamiento | ≤ 2000 m |
| Sistema de protección contra incendios | Pack & cabina de nivel de extinción de aerosoles, ventilación, alarma de sonido y luz, interfaz de lucha contra incendios de agua |
| Detectores | Temperatura, humo, H2 (hidrógeno) |
| Protocolo de comunicación | MODBUS TCP/RTU, IEC104, MQTT |
| Modos de operación | Afeitado de picos y llenado de valles, control de demanda, seguimiento de carga, anti-reflujo |
| CA conectada a la red | |
| Potencia nominal de CA (kW) | 125 |
| Capacidad de sobrecarga (kW) | 138 |
| Método de cableado | 3P+N+PE |
| Rango de tensión de red admisible (Vac) | 400 (-15% ~ +15%) |
| Rango de frecuencia de red admisible (Hz) | 50/60 (-2,5 ~ +2,5) |
| Factor de potencia | -0,99 ~ +0,99 |
| Máxima eficiencia de conversión | ≥98,5% |
| Capacidad de carga no equilibrada | 100% |
| CA fuera de la red | |
| Tensión CA fuera de red (V) | 400 (-15% ~ +15%) |
| Frecuencia fuera de red de CA (Hz) | 50 Hz |
| Velocidad de distorsión de tensión de salida fuera de la red | ≤3% |
| Lado DC | |
| Tipo de batería | Fosfato de hierro de litio |
| Combinación | 1P260S |
| Capacidad nominal (Ah) | 314 |
| Energía nominal (kWh) | 261,248 |
| Tensión nominal (V) | 832 |
| Tasa de carga y descarga nominal | 0,5P |
| Rango de tensión de funcionamiento (V) | 728 ~ 936 (celda: 2,8 ~ 3,6) |

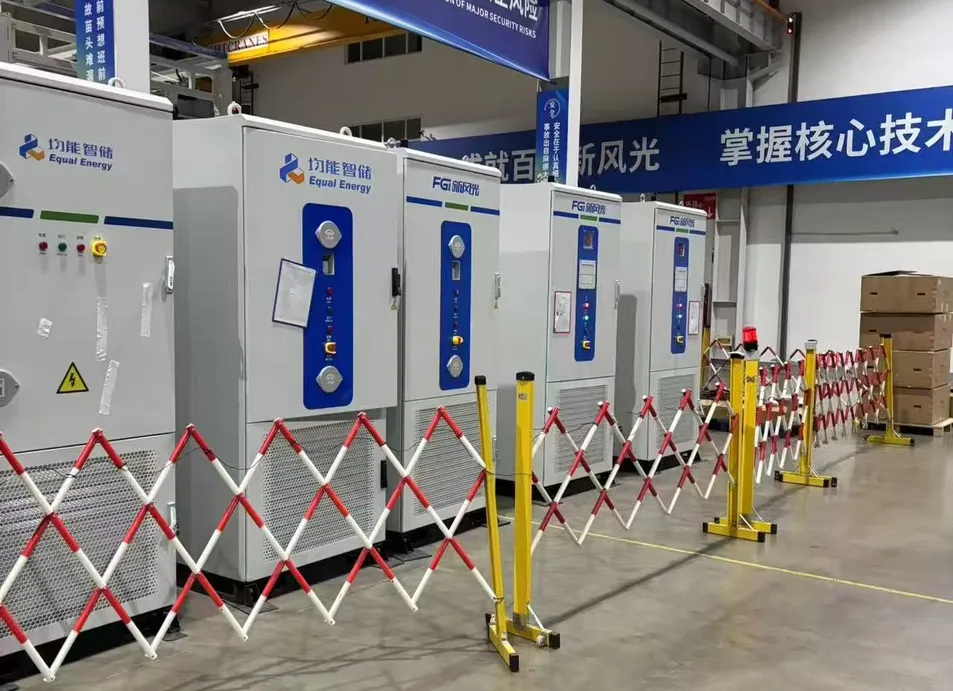

Tecnología: El sistema emplea refrigeración líquida para el lado de CC (baterías) y refrigeración de aire para el lado de CA (PCS/compartimento eléctrico).
Ventaja: Mantiene una temperatura óptima de la batería (ΔT ≤ 5℃), garantizando una alta eficiencia y prolongando la vida útil del ciclo. La unidad de refrigeración líquida proporciona una capacidad de refrigeración de 5,0 kW.
Diseño: Dispone de una partición física que separa el compartimento eléctrico y el compartimento de la batería mediante aislamiento térmico y materiales pirorretardantes.

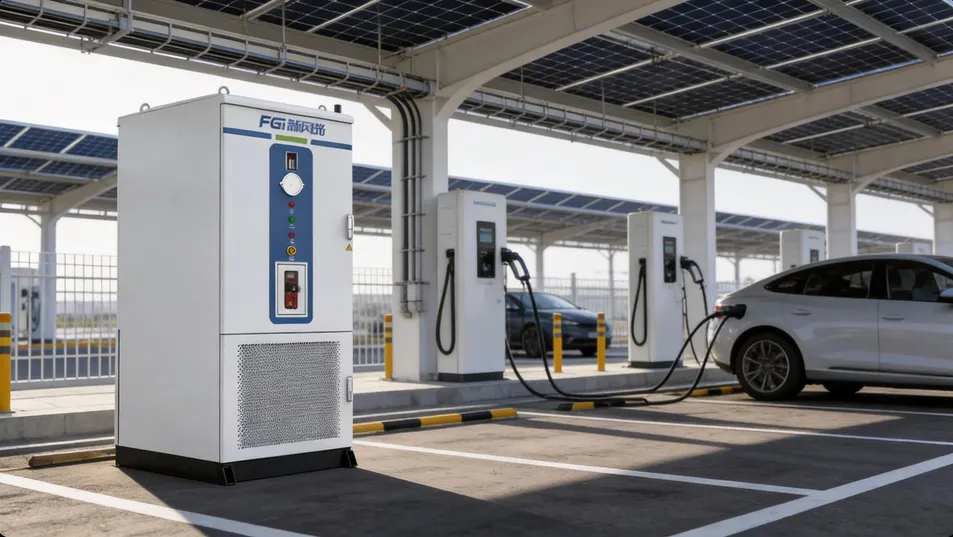

Protección: Equipada con una estrategia de protección contra incendios dual (PACK-level + Cabin-level) que incluye dispositivos de extinción de aerosoles calientes, detección H2 y un sistema de ventilación a prueba de explosiones.

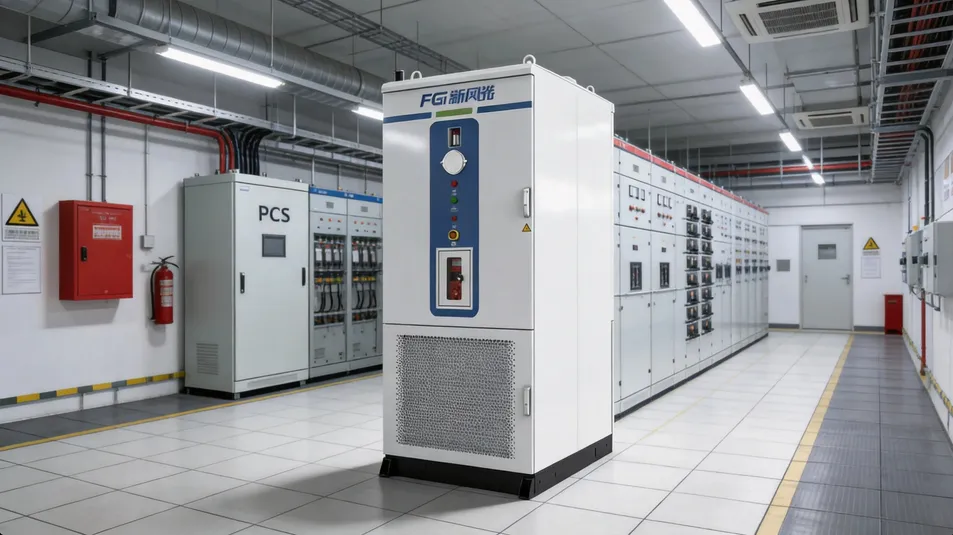

Componentes: Integra completamente 125kW PCS (con caja de alta tensión integrada), 261kWh batería, BMS, EMS y fuente de alimentación auxiliar.
Ventaja: Reduce la complejidad de la instalación in situ. La unidad admite el funcionamiento plug-and-play y puede funcionar de forma independiente o en paralelo con otros armarios.

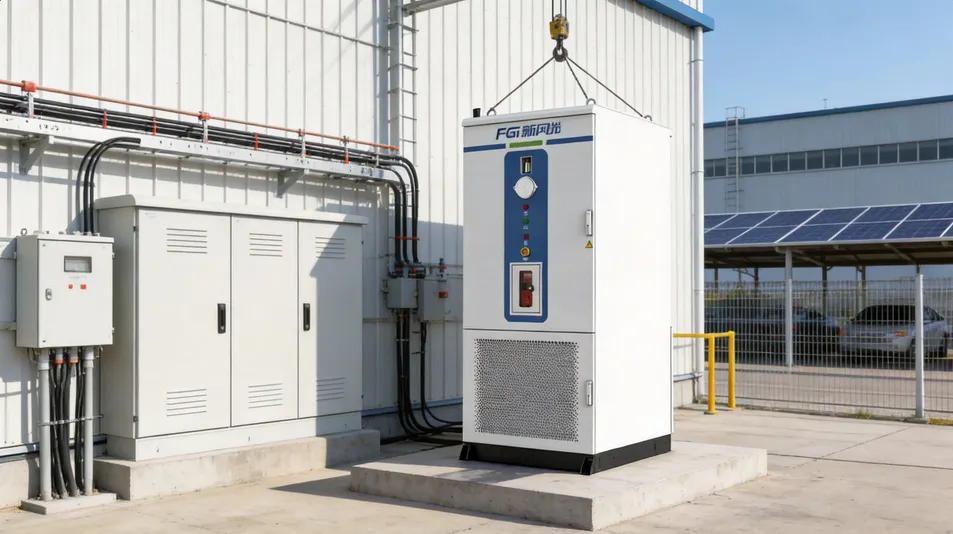

Rendimiento: Incluye una configuración de celda 1P260S estable. Respaldado por una rigurosa calificación de 6.000 ciclos (@25℃, 0,5P, 90% DOD), este sistema asegura la estabilidad operativa a largo plazo y ofrece un retorno de la inversión (ROI) superior.
