Energía solar sin conexión a la red
1 / 5

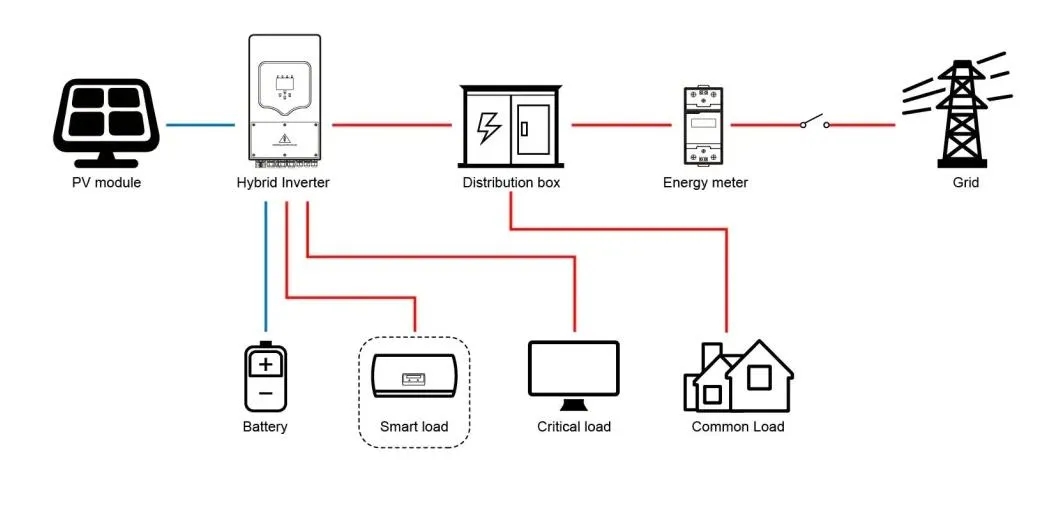

PRINCIPIO DE FUNCIONAMIENTO PARA EL SISTEMA DE ENERGÍA SOLAR
El sistema Solar absorbe la energía del sol para iluminar tu hogar y alimentar tus aparatos eléctricos domésticos, incluyendo la carga de móviles.

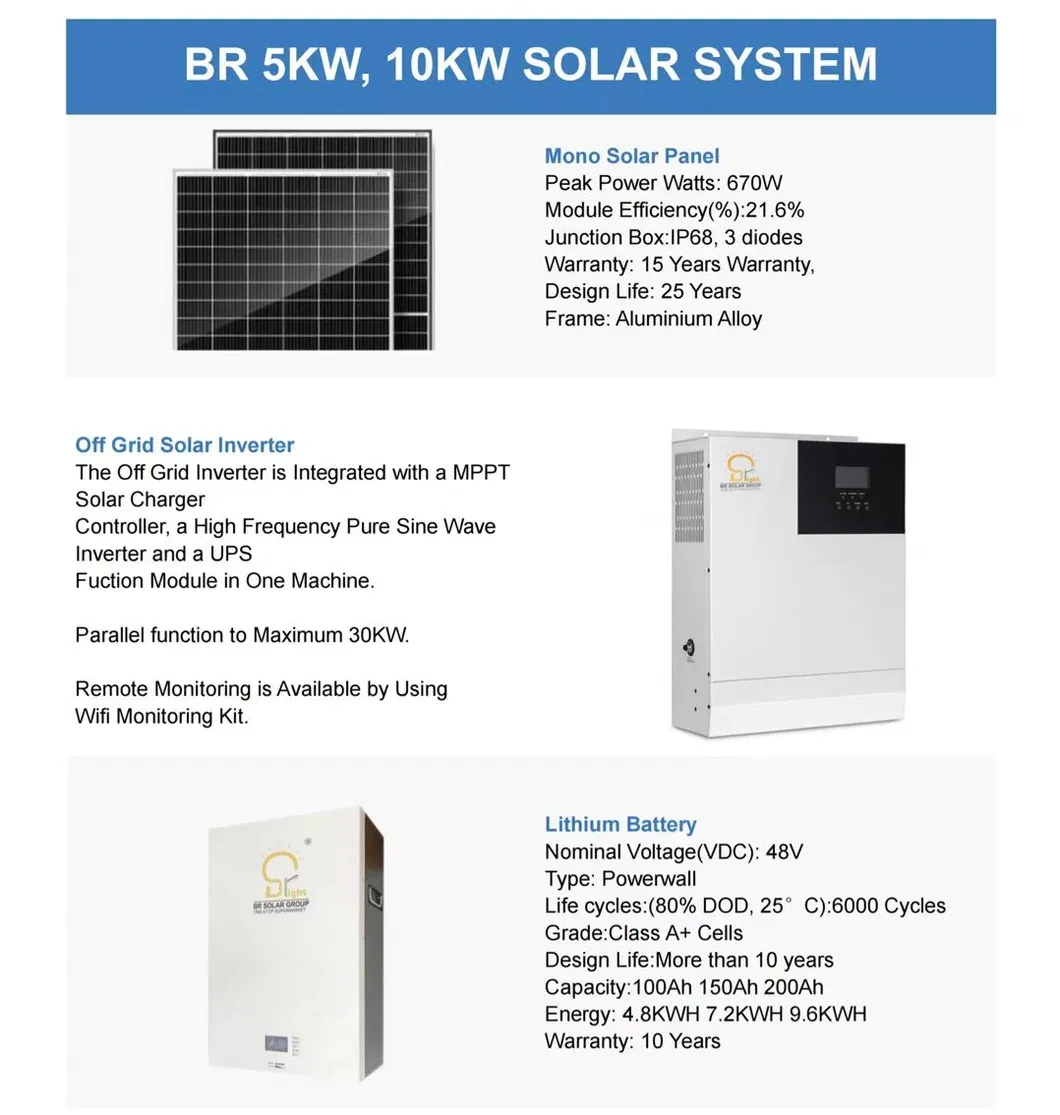

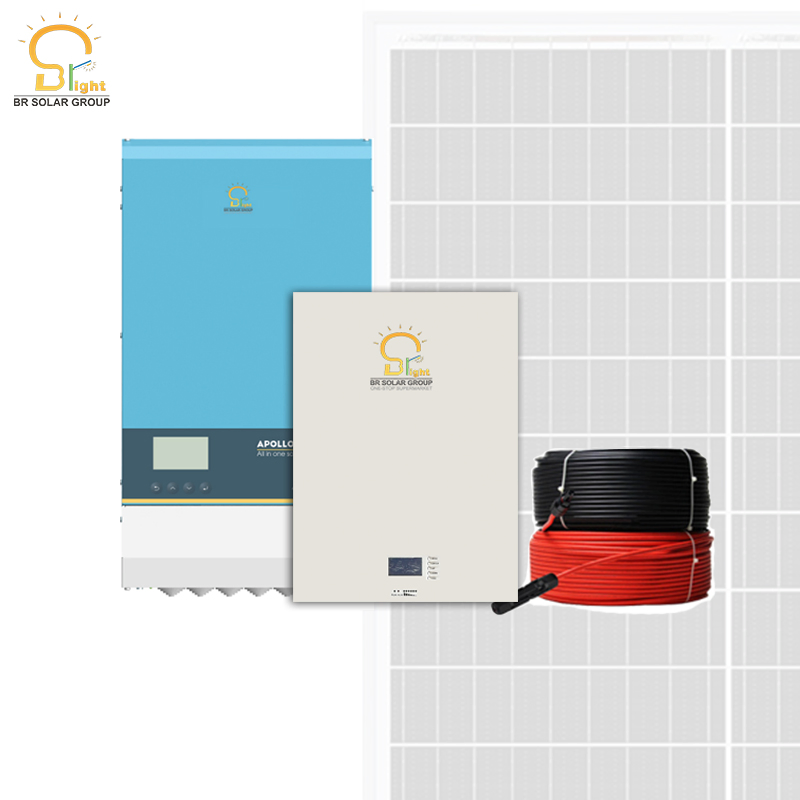

Los componentes del sistema solar incluyen panel solar, bombillas de iluminación, caja de control de integración dentro con controlador de carga, batería solar, e inversor. Algunos sistemas pueden ser con ventilador, TV, ordenador portátil, aire acondicionado, etc.
Proporcionando iluminación alimentada por la energía solar, el panel solar en el sistema convierte la energía solar directamente en electricidad. Esta electricidad puede almacenarse en la batería y usarse para la iluminación cuando sea necesario.
Nuestro sistema solar, compacto, portátil y fácilmente montable, es una solución económica para todos sus problemas de energía y viene en un kit fácil de instalar.
El sistema solar fuera de la red de 5kW se utiliza ampliamente en los siguientes lugares:
| Pieza | Especificación | Cant | Unidad |
|---|---|---|---|
| Panel solar | Módulo solar Topcon tipo N 580W, Certificado TUV de Alemania; conexión: 15 cuerdas x 4 paralelos. 25 años de vida útil de diseño. | 60 | PC |

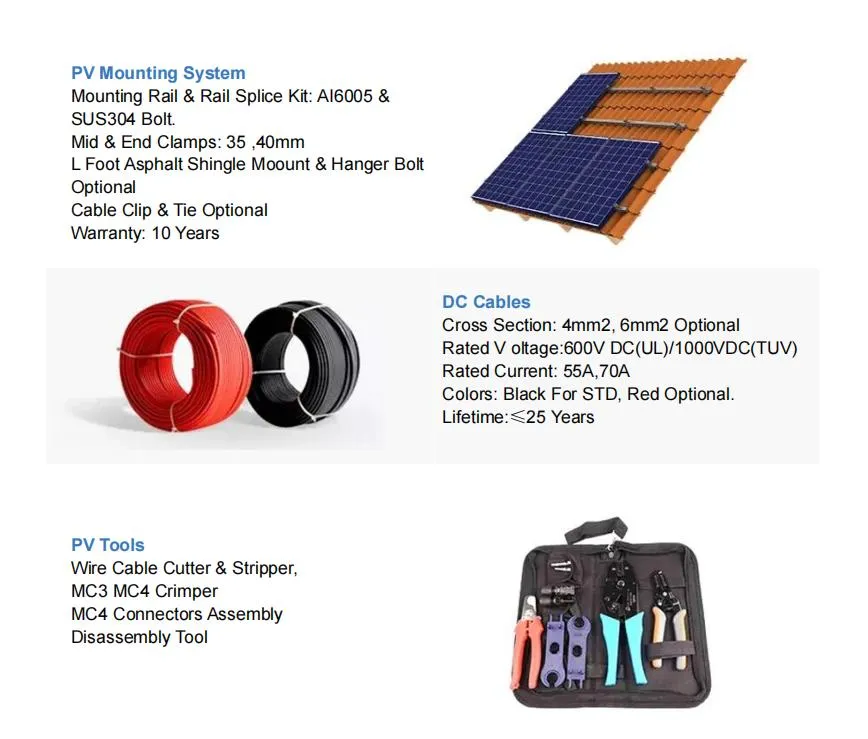

| Soporte | Sistema de trípode de aluminio. Anti-Rust, Anti-corrosión, Aerosol antisalino, Resistencia al viento ≥150kW/H. | 1 | Establecer |

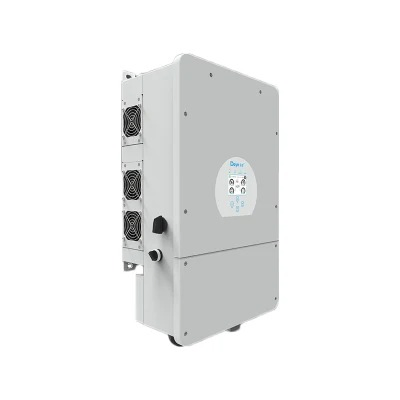

| Inversor híbrido 50kW con monitor WIFI | Inversor híbrido 50kW/380AC 3Phase. Entrada de CA: 380/400VAC. Soporta red/diésel. Onda sinusoidal pura. Salida: 380/400VAC, 50/60Hz. 15 años de vida útil. | 1 | PC |

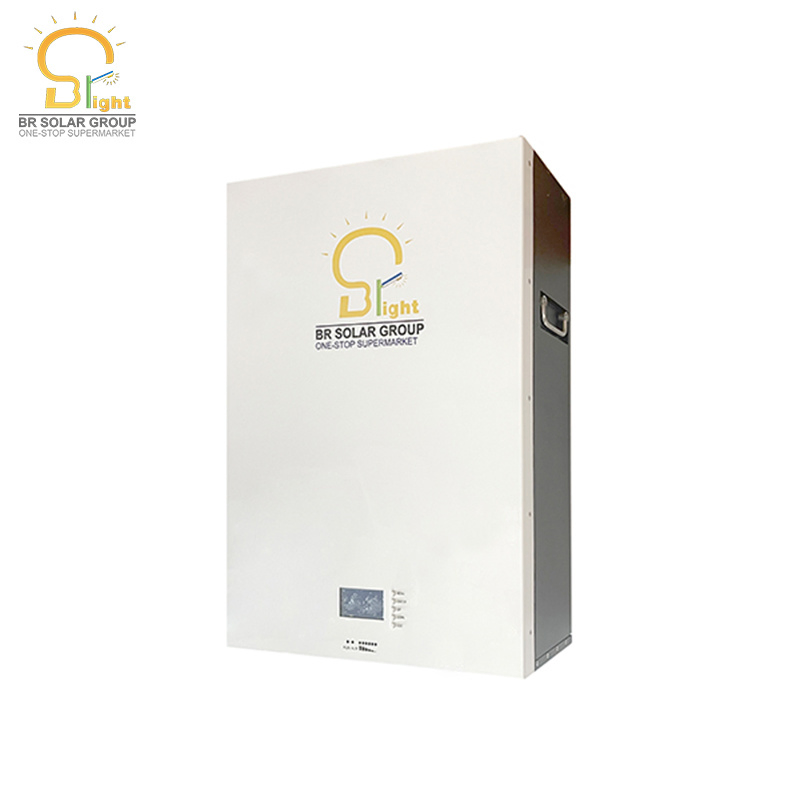

| Batería de litio | Módulos de 51,2V--280AH * 7pcs, incluyendo caja de alta tensión. DOD: 90%, >6000 ciclos. Comunicación: CAN. Protección integral. Total: 100,3KWH. | 1 | Establecer |
| Conector | MC4. Tensión nominal: 1000V DC. Corriente nominal: 30A. Grado de protección: IP67. Temp: -40ºC a +85ºC. | 10 | Pares |
| Cables PV | Cobre puro de 6 mm2 (panel solar a caja combinadora PV a inversor). | 200 | M |
| Cables BVR | Cobre puro de 25 mm2 (caja de batería a inversor). | 20 | M |
| Cable de tierra | 10 mm2. | 20 | M |
| Conexión a tierra | Φ16. | 1 | PC |
| Cables de conexión de CA | YJV3*25+2*16mm². | 20 | M |
| Distribución de CA | Junta de 50KW. | 1 | PC |
| Mc4 Juegos de herramientas | Herramientas de crimpado (Incluido gratis). | 1 | Establecer |
| Elemento | Pieza | Especificación | Cantidad | Observaciones |
|---|---|---|---|---|
| 1 | Panel solar | Mono de media celda 550W, Clase A+, eficiencia del 21,6%. | 4 pcs | Clase A+ Grado, Certificado TUV alemán. Método de conexión: 2 strings x 2 paralelos. Generación diaria: 9,3KWH. 25 años de vida útil. |
| 2 | Conector Tipo Y MC4 | 2-1 | 1 pc | 4 entradas, 1 salida. 20 años de vida útil. |
| 3 | Soporte de montaje | Soportes de montaje en techo galvanizado en caliente. | 1 set | Anti-Rust, Anti-Corrosion, resistencia al viento ≥160kW/H. 35 años de vida útil. |
| 4 | Inversor de frecuencia | Inversor todo en uno Bright Series 48V/5kw. | 1 set | Entrada de CA: 220VAC. Soporta red/diésel. Onda sinusoidal pura. Salida: 220VAC, 50/60HZ. 15 años de vida útil. |
| 5 | Batería de GEL de ciclo profundo | Batería con gel 12V-200AH. | 4 pcs | Norma Europea de proyectos. 4pcs en serie. Potencia total de liberación: 6,7KWH. 12 años de vida útil. |
| 6 | Conector MC4 | Estándar MC4. | 2 pairs | 20 años de vida útil. Longitud estándar incluida de forma gratuita. |
| 7 | Cables PV | 4 mm2. | 60m | 20 años de vida útil. |
| 8 | Cables BVR (Caja a Controlador) | 6 mm2. | 10m | 20 años de vida útil. |
| 9 | Cables BVR (Controlador a Batería) | 16 mm2. | 2 sets | 20 años de vida útil. |
| 10 | Cables BVR (Inversor a Batería) | 25 mm2. | 2 sets | 20 años de vida útil. |
| 11 | Cables de conexión | 25 mm2. | 4 sets | 20 años de vida útil. |
| 12 | Interruptor | 2P63A. | 1 pc | 20 años de vida útil. |
| 13 | Herramientas de instalación | Paquete de instalación de PV. | Paquete 1 | Regalo gratuito. |
| 14 | Accesorios adicionales | Cambio libre. | Juego 1 | Regalo gratuito. |
Elegimos materiales de alta calidad, garantizando un rendimiento óptimo. Nuestros productos solares se han aplicado con éxito en más de 128 países, incluyendo importantes proyectos de desarrollo y de organizaciones no gubernamentales (ONG).
